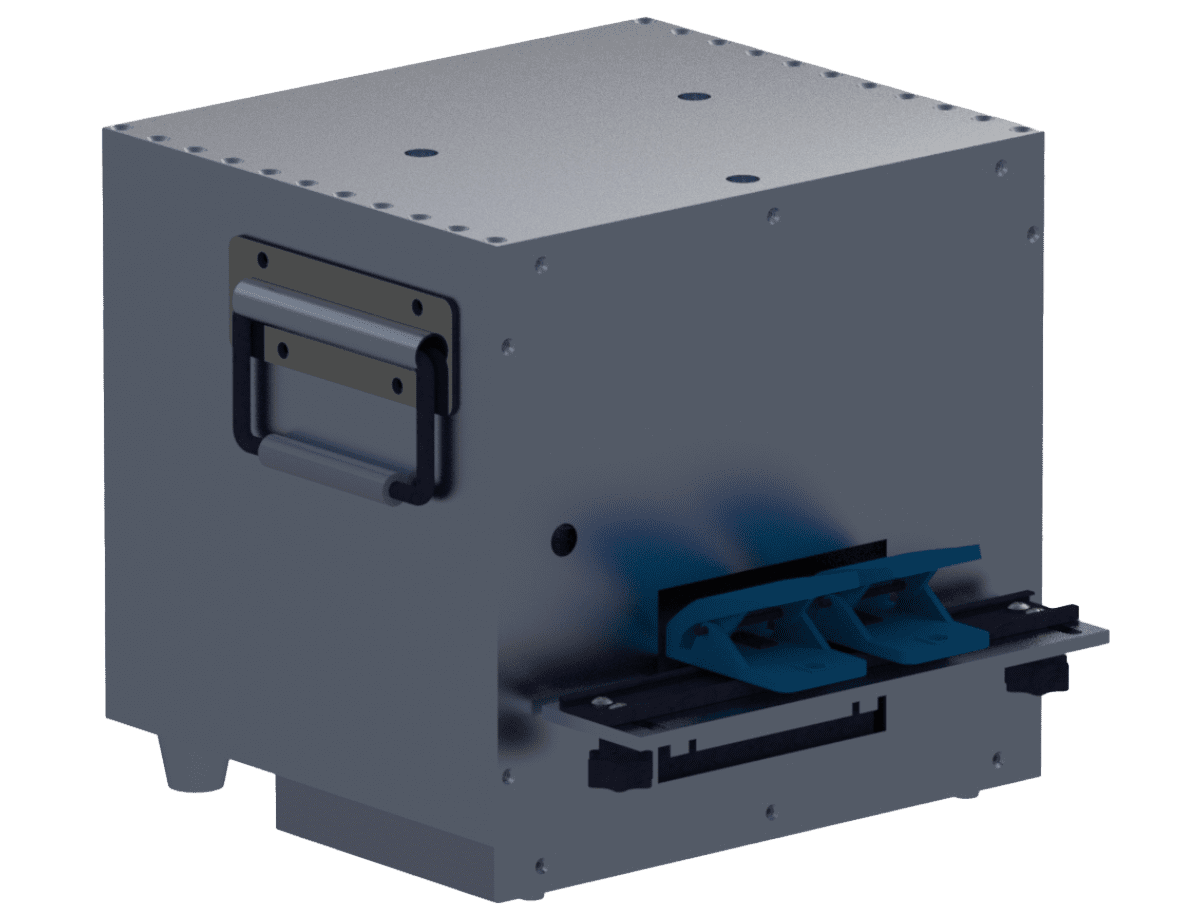

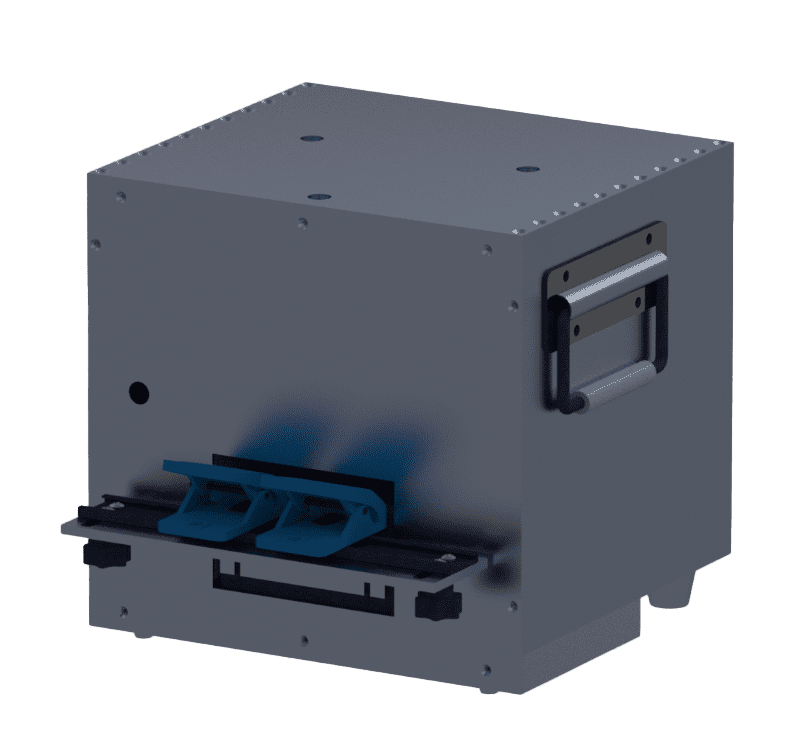

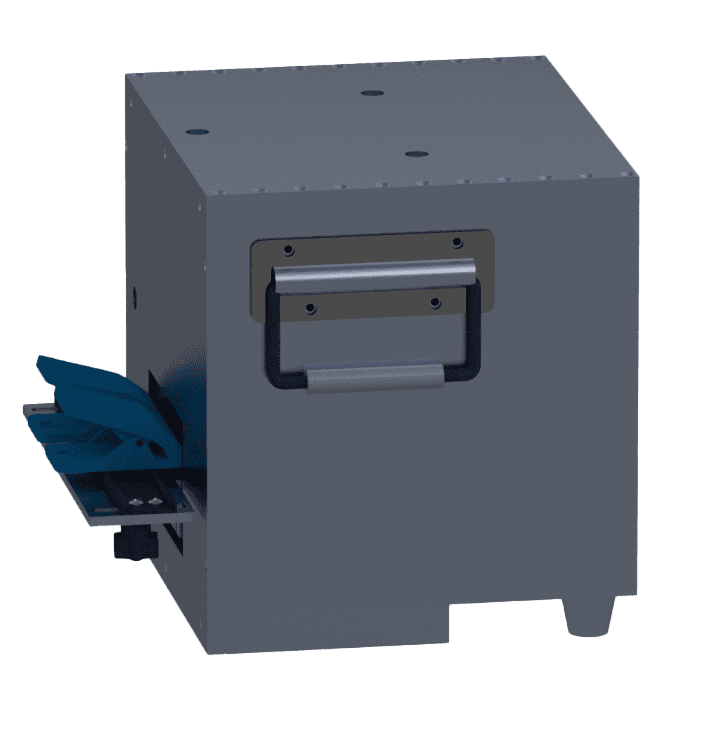

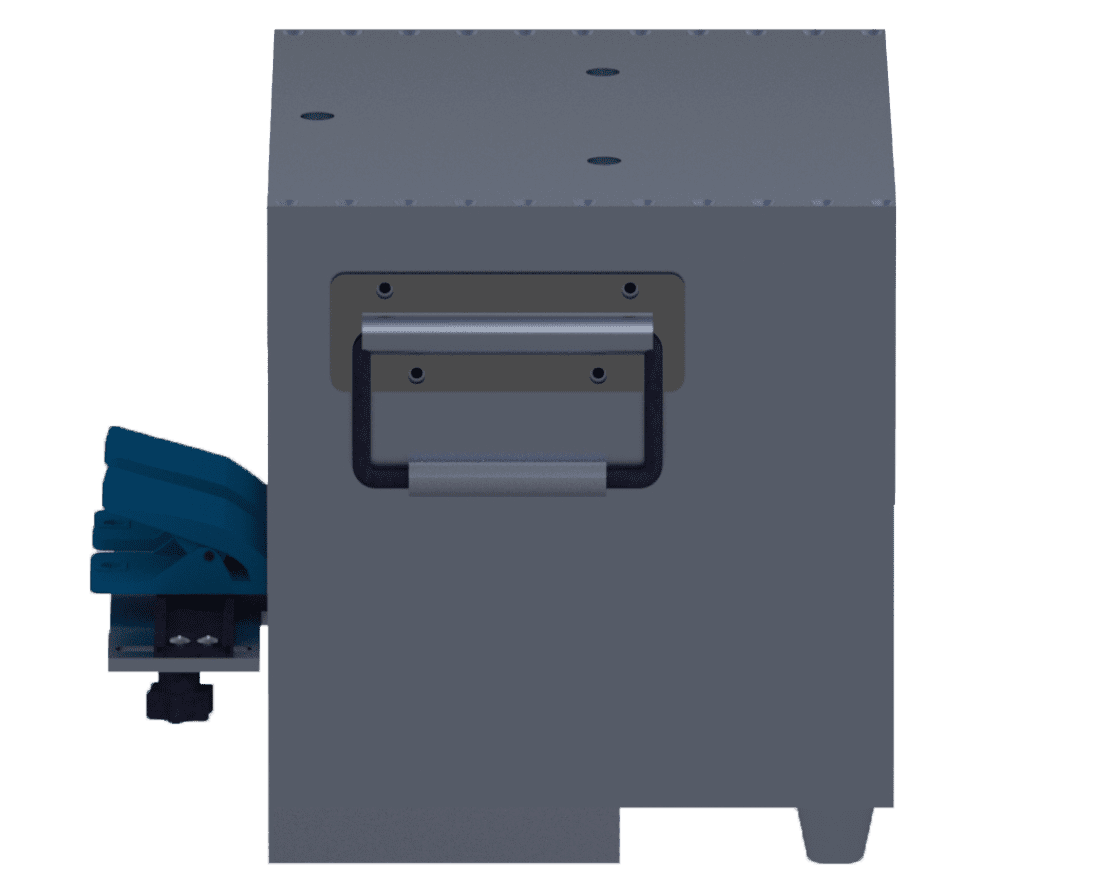

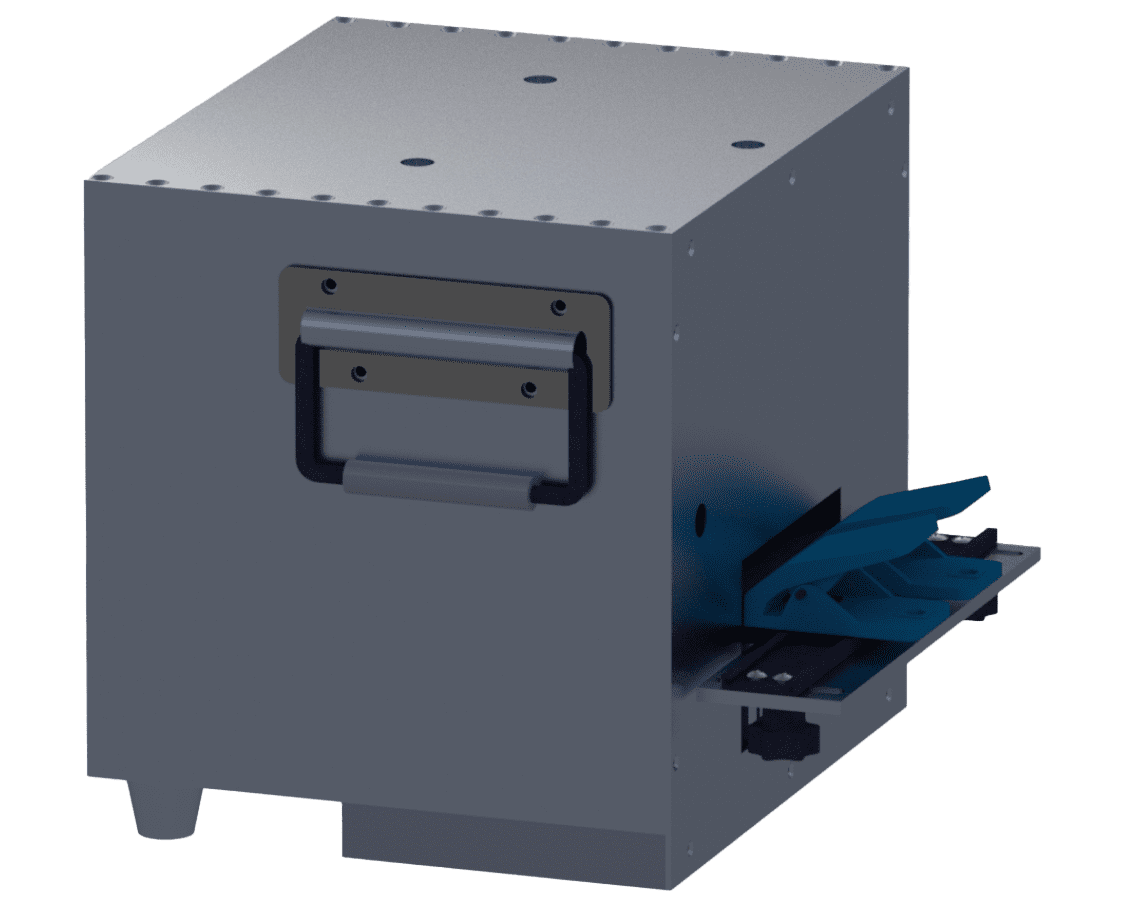

定位:大载荷、高刚性、超高分辨率膨胀力测试
设备刚性更强,整机 240×300×220mm,重 31kg,承载能力强。恒压加载范围 50gf~30kgf,全量程压力最高可达 1200kgf,压板平行度与磁栅尺位移分辨率指标更高,面向动力电池、储能电芯等高边界预紧力测试场景,可模拟电芯模组装配压力,评估大功率电芯长循环膨胀、失效风险。
✅ 适用场景:动力电池、储能电芯、固态电池、大载荷边界压力验证、模组级预紧力仿真试验
liujunjun@kzkj.net
立即预约
产品详情产品评论(0)

产品描述:

电芯原位在线膨胀力测试仪(英文:In-situ On-line Cell Expansion Force Tester),是锂离子电池研发领域大功率、大载荷电化学工况形变精密表征设备,采用恒压平行板间隙法原理,可在电芯持续充放电循环(in-operando 工况)下,不中断电化学反应,连续实时采集电芯厚度、膨胀形变与膨胀应力数据。

备注:本设备 “在线 / 原位” 指电池电化学循环全过程连续监测,并非产线流水线 in-line 在线测厚设备。

该设备主要用于锂电池材料研发、电芯配方开发、结构设计与失效分析,广泛适用于动力电池、储能电池、消费类锂电池、固态电池实验室研究。用于定量评估极片嵌脱锂带来的体积形变、长循环过程累积膨胀、产气引发的厚度增长,开展大载荷边界预紧压力测试,预判大功率电芯长期循环安全风险;同时适用于高载荷条件下橡胶板、塑料板等柔性片状材料的厚度与力学膨胀测试。

设备采用恒压力测试模式,支持 - 15℃~75℃宽温原位监测,可与高低温箱、电池充放电测试仪集成,实现多设备联动自动化测试。

产品优势:

★大载荷输出:支持最高 30kgf 恒压加载,压力量程最高可达 1200kgf,适配动力 / 储能电芯高预紧力测试需求

★超高平面精度:压板平行度可选≤0.018/0.012/0.008mm,受力均匀,保障长周期测试稳定性

★位移分辨率极高:磁栅尺分辨率 0.1μm,捕捉电芯微小形变变化,精准识别早期膨胀行为

★宽温适用:样品测试温度覆盖 - 15℃~75℃,适配锂电宽温循环工况研究

★多版本高精度可选:多档测厚精度可选,满足不同等级科研、大功率电芯验证需求

★恒压控制稳定:大载荷下闭环恒压力控制,压力输出稳定,真实还原电芯模组级受压工况

★多物理量同步采集:厚度、压力、温度同步实时采集,完整捕捉电芯充放电全过程形变行为

★集成能力强:RS485 工业通讯,支持多机级联,可联动高低温箱、充放电设备搭建自动化原位测试系统

★模式精简可靠:专用恒压力测试模式,聚焦大功率锂电机电耦合表征,规避间隙模式带来的测试干扰

应用场景:

★动力 / 储能电芯原位厚度、膨胀应力实时监测

★电芯充放电循环形变、产气行为表征测试

★极片嵌脱锂体积形变、长循环累积膨胀研究

★电芯结构优化、高载荷边界压力评估、失效机理分析

★动力电池、储能电池、消费锂电、固态电池实验室研发

★高载荷条件下橡胶、塑料等柔性板材恒压力形变检测

★宽温环境下厚度、压力、温度多物理量同步采集

产品参数:

外型尺寸:240mm × 300mm × 220mm

整机重量:31kg

兼容电芯最大外形:100mm × 100mm × 20mm

上下压板平行度:≤0.018mm / 0.012mm / 0.008mm(可选)

恒压力测试范围:50gf~30kgf @ ±50gf

全量程压力范围:0~1200kgf @ ±200gf

压力传感器规格:量程 0~1000kgf,精度 ±0.03% FS

测厚量程:0~20mm @ ±18μm,分辨率 0.1μm

磁栅尺参数:量程 0~30mm @ ±1μm,分辨率 0.1μm

样品工作温度区间:-15℃~75℃

温度采集模块:-20℃~120℃ @ ±0.5℃,分辨率 0.1μm

支持工作模式:恒压力模式

不支持工作模式:恒间隙模式、刚性间隙模式、弹性间隙模式

通讯协议:RS485

产品版本:

★标准版:测厚精度 ±18μm,压力精度 ±200gf;测厚精度 ±15μm,压力精度 ±200gf

★专业版:测厚精度 ±12μm,压力精度 ±200gf;测厚精度 ±10μm,压力精度 ±200gf

★高精版:测厚精度 ±8μm,压力精度 ±200gf;测厚精度 ±5μm,压力精度 ±200gf

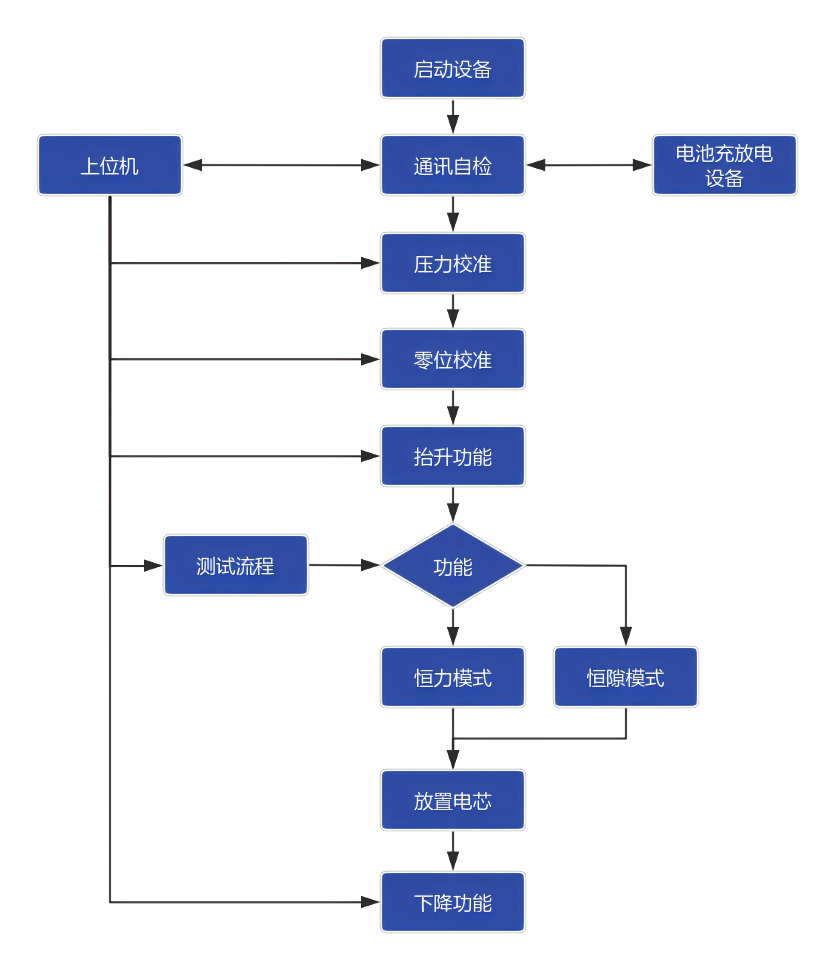

测试流程图:
